EC Insulator Jiangxi Co., Ltd. é um dos fabricantes e fornecedores mais confiáveis de religadores aéreos na China. Com vasta experiência, estamos comprometidos em oferecer um serviço personalizado de alta qualidade. Fique à vontade para vender religadores suspensos premium feitos na China aqui de nossa fábrica.

Visão geral do produto

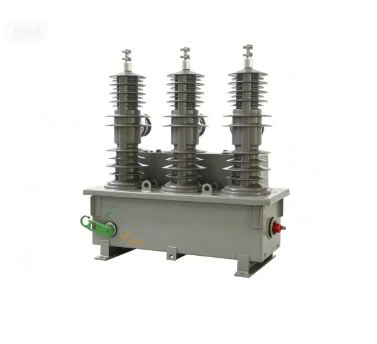

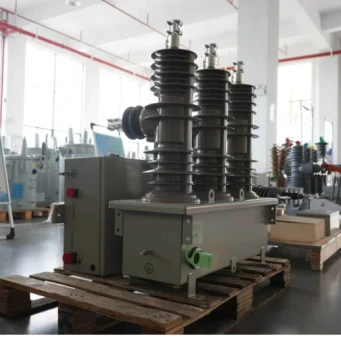

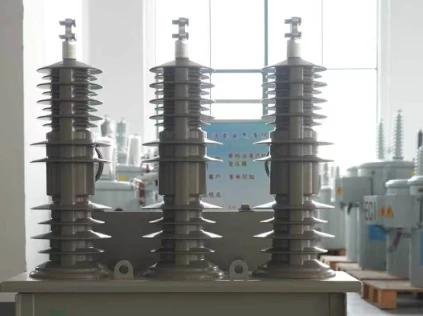

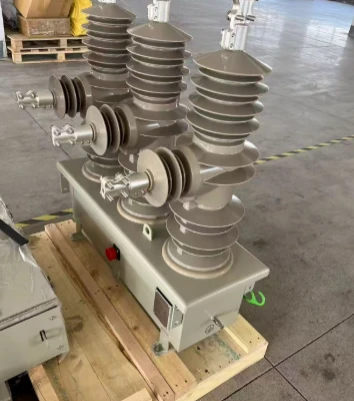

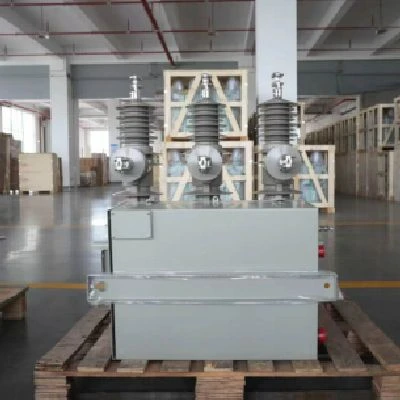

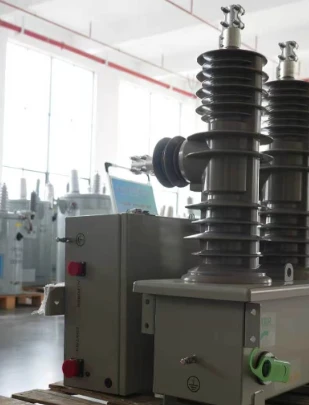

Nossos religadores aéreos da série ZCR-OH são unidades de proteção dedicadas para linhas de distribuição aéreas. Projetado para condições de campo-ao ar livre, incluindo poluição, corrosão-por névoa salina e cargas mecânicas, esse equipamento oferece proteção confiável para redes de distribuição-montadas em postes. Ele pode detectar falhas, isolar seções defeituosas e restaurar a fonte de alimentação automaticamente, reduzindo efetivamente o tempo-de falta de energia para os usuários-finais. Esta série é amplamente utilizada para projetos de proteção de linhas aéreas de distribuição.

Principais recursos

Esta unidade completa foi desenvolvida especificamente para instalação-montada em poste. Ele consiste em interruptores a vácuo, atuadores magnéticos permanentes-biestáveis e controladores inteligentes-baseados em microprocessadores, todos montados dentro de gabinetes selados-resistentes às intempéries. O gabinete pode suportar mudanças extremas de temperatura, umidade e estresse mecânico decorrentes da operação em campo. Sua lógica de religamento-integrada distingue falhas transitórias de falhas permanentes. Quando ocorrerem faltas permanentes, o religador será bloqueado para evitar danos repetidos aos ativos da rede. Segundo especificações técnicas, sua resistência mecânica atinge 10 000 ciclos de operação.

Especificações Técnicas

Avaliações	Dielétrico Sólido
Avaliações	15,5 kV	27kV	38kV
Padrão Aplicável	IEC 62271-111/ANSI C37.60
Tensão nominal (kV)	15.5	27	38
Corrente nominal (A)	800	800	800
Frequência nominal (Hz)	50/60
Corrente suportável de curto-tempo (kA)	16/3s

Corrente de saída nominal (kAp)	40/41.6
Tensão suportável de frequência de energia nominal (kV)	50	60	70
Tensão suportável de impulso (kV)	110	150	170
Resistência Mecânica (vezes)	10,000
Meio de interrupção	Vácuo
Mecanismo Operacional	Atuador magnético manual ou bi{0}}estável
Material da bucha	HCEP

Aplicativo

O layout razoável do equipamento melhora o desempenho geral da proteção da rede. As posições típicas de instalação incluem pontos de seccionamento de linha, junções de ramais de alimentação, seções de transição de linha e nós de automação de distribuição. Quando ocorre uma falta, apenas o segmento defeituoso será isolado e as seções de linha saudáveis restantes permanecerão energizadas. Este religador é uma solução preferida para alimentadores aéreos rurais longos, onde a localização rápida de faltas é crítica. Observação: esse modelo é otimizado para cenários-de montagem em poste suspenso. Avaliação técnica adicional deverá ser concluída antes de aplicá-la a sistemas de cabos subterrâneos.

Construção/Projeto

A série ZCR-OH considera as condições operacionais-do mundo real do local como entrada principal do projeto. Interruptores a vácuo, atuadores magnéticos-permanentes e módulos controladores são colocados dentro de gabinetes selados-resistentes às intempéries para resistir à poeira, umidade e variação de temperatura ao longo dos corredores de energia. As estruturas de montagem correspondem aos acessórios de poste suspenso padrão sem modificação especial. As buchas HCEP fornecem desempenho de isolamento externo estável para operação em campo de longo-prazo.

Padrões e testes

Os padrões de equipamentos aéreos IEC 62271-111 e ANSI C37.60 estabelecem a estrutura de conformidade. Testes aéreos específicos validam o desempenho sob condições ambientais elevadas, incluindo temperaturas extremas, exposição à umidade e carga mecânica. A ênfase do teste abrange durabilidade aérea e verificação de confiabilidade.

Configurações/Personalização Opcionais

Extensas opções de personalização atendem aos requisitos gerais do aplicativo. Os aprimoramentos disponíveis incluem diversas configurações de montagem suspensa, interfaces de comunicação e configurações de proteção específicas-de sobrecarga. A flexibilidade de configuração suporta a adaptação a diferentes tipos de linhas aéreas e condições ambientais aéreas.

Embalagem e entrega

As unidades são embaladas em caixas de madeira reforçadas adequadas para transporte marítimo-de longa distância. A embalagem-resistente a choques protege os componentes internos contra danos durante o transporte. Cada entrega inclui hardware de instalação-completo para montagem em poste. Os parâmetros de proteção são pré-configurados na fábrica com base nos dados do projeto do cliente para reduzir a-carga de trabalho de comissionamento no local.

FAQ - Perguntas frequentes sobre o religador de linha

9.1 Conceitos Básicos

P: O que diferencia os religadores de linha de outros dispositivos-de proteção de linha?

R: A principal diferença está no religamento autônomo e no comportamento-de bloqueio. Os disjuntores convencionais geralmente requerem reinicialização manual após o disparo. O religador ZCR-SD opera de forma independente: ele tenta restaurar a energia para faltas transitórias e bloqueia permanentemente a seção defeituosa para faltas permanentes. Isso reduz a carga de trabalho de-intervenção manual para redes-remotas.

P: Como os religadores de linha coordenam suas sequências de proteção?

R: Adota lógica de religamento gradual. O religamento rápido-de velocidade é executado primeiro para eliminar faltas transitórias. Se a falha persistir, serão acionados ciclos de religamento retardados. Isso equilibra-a continuidade do fornecimento de energia e os requisitos de segurança do equipamento.

9.2 Desempenho Técnico

P: O que mantém a operação do religador durante interrupções-no fornecimento de energia da linha?

R: Esta série usa tecnologia de coleta de energia-autoalimentada-. Ele extrai energia de trabalho diretamente dos condutores-de linha energizada. Mesmo sob condições de interrupção total da-rede-, as funções de monitoramento e proteção permanecem ativas e nenhuma fonte de alimentação externa auxiliar é necessária.

P: Quais sistemas de isolamento são adotados para estes religadores de linha?

R: O isolamento-dielétrico sólido é aplicado nesta série. Ele oferece desempenho dielétrico estável sob diversas condições externas. Ao contrário das alternativas-preenchidas com gás, a construção de isolamento-sólido elimina o trabalho-de enchimento de gás e a manutenção periódica de monitoramento-da pressão.

P: Esses religadores podem lidar com linhas com fluxo de potência bidirecional?

R: Sim. Equipado com lógica de proteção-direcional, o dispositivo se adapta a redes integradas com geradores distribuídos e fontes de energia-renováveis. Ele identifica o fluxo de energia bidirecional e executa ações de proteção correspondentes para manter a segurança da-coordenação-da rede.

P: Qual é a principal limitação ao aplicar este religador em áreas costeiras altamente poluídas?

R: Embora as buchas HCEP forneçam um bom desempenho-antipoluição, os clientes devem verificar a distância de fuga em relação aos requisitos de nível de-poluição local. Para locais costeiros com forte neblina-sal-sal, medidas externas anti-poluição podem ser necessárias.

9.3 Instalação e Manutenção

P: O que simplifica a instalação em campo ao longo de rotas de{0}linhas de energia?

R: Parâmetros de proteção-pré-calibrados de fábrica e hardware de controle integrado reduzem o trabalho de comissionamento-de campo. O religador suporta métodos padrão de instalação-montados em poste, para que as equipes de construção possam concluir a montagem com eficiência.

P: Quais são os recursos-relacionados à manutenção deste religador?

R: Graças aos atuadores magnéticos-permanentes e à estrutura de isolamento-dielétrico sólido, a manutenção periódica de rotina não é necessária. Isso ajuda a reduzir os custos operacionais de todo o-ciclo de vida-para projetos de rede-de distribuição.

9.4 Conformidade com os padrões

P: Quais padrões se aplicam à certificação de produtos?

R: A série ZCR-SD é certificada pela IEC 62271-111 e ANSI/IEEE C37.60. Além dos principais padrões de-desempenho elétrico, as especificações de testes-ambientais relevantes e os requisitos de-segurança{7}}cibernética da rede também são atendidos para alcançar conformidade completa.
