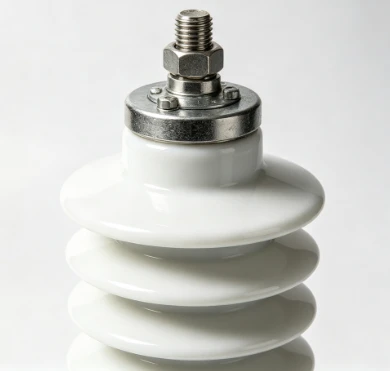

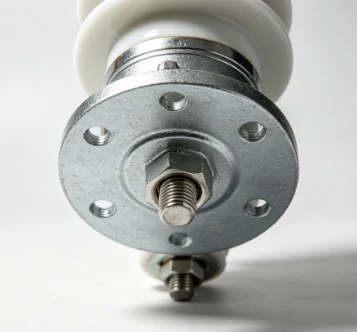

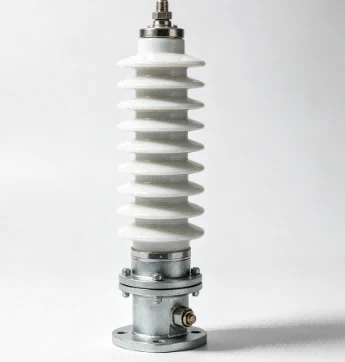

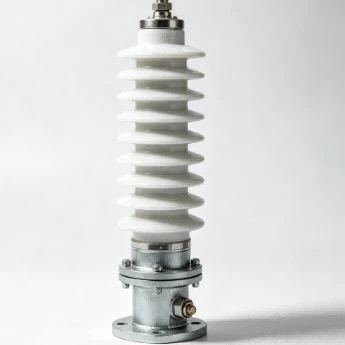

Pára-raios de porcelana de alta tensão

O supressor isolador de porcelana é usado principalmente em redes externas de alta-tensão para proteger transformadores, subestações e equipamentos elétricos aéreos contra impulsos de raios e sobretensão de comutação.

Em muitos projetos de energia, a seleção de um pára-raios requer mais consideração do que a adequação da tensão do sistema. O local de instalação, o nível de poluição, a coordenação do isolamento e o tipo de equipamento protegido podem afetar o projeto final. As caixas de porcelana continuam a ser selecionadas para aplicações onde a resistência mecânica e o desempenho-do isolamento externo a longo prazo são importantes.

A série CA cobre tensões nominais de 3kV a 54kV e é fabricada de acordo com os requisitos relacionados à IEC 60099-4 para pára-raios de óxido metálico.

O desempenho consistente depende do controle cuidadoso dos materiais, do processamento e da inspeção final.

Antes da produção, as caixas de porcelana, os elementos do resistor de ZnO, as conexões metálicas e os componentes de vedação são verificados de acordo com os requisitos técnicos. As peças de porcelana são formadas e sinterizadas sob condições controladas para atingir a resistência mecânica e as características de isolamento exigidas. Os elementos de ZnO são testados antes da montagem para verificar seu desempenho elétrico.

Após a conclusão da montagem, os pára-raios acabados são inspecionados através de testes elétricos de rotina, incluindo medição de tensão residual, verificação de isolamento e testes de resistência à frequência de energia. Esses procedimentos ajudam a confirmar a consistência do produto antes do envio.

Para projetos com condições especiais de instalação, podem ser feitos ajustes nas dimensões do invólucro, estrutura de montagem, disposição dos terminais e distância de fuga. Informações como tensão do sistema, ambiente de instalação e condições de poluição permitem que a configuração do produto corresponda melhor à aplicação real.
