EC Insulator Jiangxi Co., Ltd. é um dos fabricantes e fornecedores mais confiáveis de pára-raios de óxido de zinco na China. Com vasta experiência, estamos comprometidos em oferecer um serviço personalizado de alta qualidade. Fique à vontade para vender no atacado um pára-raios de óxido de zinco premium feito na China aqui de nossa fábrica.
Descrição do produto
Suprimentos CE ISOLADORSupressor de surto de óxido de zincopara sistemas de distribuição de energia de média tensão, projetados para proteger transformadores, quadros de distribuição e outros equipamentos elétricos contra tensões de impulso de raios e sobretensões de comutação.
OSupressor de surto de óxido de zincoadota tecnologia de varistor de óxido metálico de óxido de zinco (ZnO) como principal componente de proteção. Sob condições normais de operação, os elementos de ZnO mantêm características de isolamento estáveis, enquanto durante eventos de sobretensão, descarregam rapidamente energia de tensão excessiva através do sistema de aterramento.
Fabricado com um invólucro composto de borracha de silicone, oSupressor de surto de óxido de zincofornece proteção de isolamento externo e é adequado para redes de distribuição, subestações e aplicações de energia industrial. Diferentes níveis de tensão nominal, estruturas de instalação e configurações técnicas podem ser fornecidos de acordo com as necessidades do projeto.
Princípio de construção e funcionamento
A estrutura interna do pára-raios consiste principalmente em elementos varistores de ZnO, caixa de isolamento, componentes de vedação e acessórios de metal.
O varistor de ZnO é a principal parte elétrica do pára-raios. Suas características de corrente-de tensão não linear permitem que o equipamento mantenha um desempenho estável sob tensão normal do sistema enquanto responde rapidamente durante eventos de raios ou surtos de comutação.

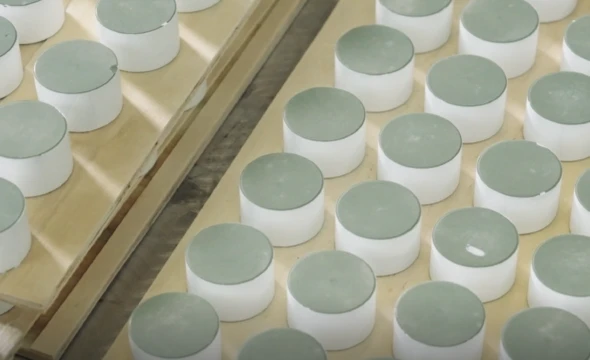

Os elementos de ZnO são fabricados de acordo com diferentes requisitos de tensão nominal e descarga. Seus parâmetros elétricos influenciam diretamente o desempenho da tensão residual e a capacidade de absorção de energia de surto.
Teste-de laboratório interno de alta tensão
Os blocos varistores internos de ZnO absorvem energia de surto transitório e fornecem um caminho de descarga controlado para o sistema de aterramento. Este princípio de proteção ajuda a reduzir o impacto da sobretensão nos equipamentos elétricos.
Projeto de habitação composta
A estrutura de isolamento externo usa um invólucro composto de borracha de silicone com vários galpões para aumentar a distância de fuga e melhorar o desempenho do isolamento.
Comparado com estruturas tradicionais de porcelana, o design composto oferece menor peso e instalação mais fácil. O material da caixa é adequado para ambientes externos onde a umidade, a poluição e as mudanças de temperatura podem afetar o desempenho do isolamento.

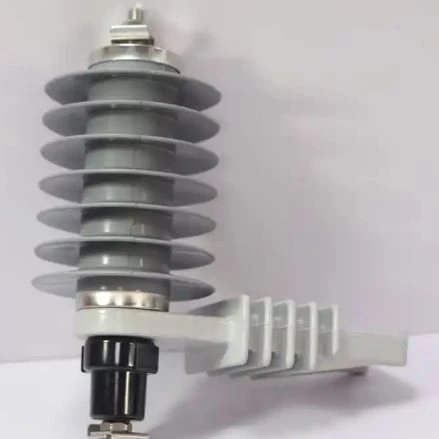

Imagem: Pára-raios de óxido de zinco com alojamento composto
A estrutura selada ajuda a proteger os componentes internos contra influências ambientais e oferece suporte à operação estável durante serviço-de longo prazo.
Gama de produtos
A EC INSULATOR fornece pára-raios de óxido de zinco de 10kA cobrindo diferentes níveis de tensão para sistemas de distribuição de média tensão.
A série YH5W inclui:
|
Modelo |
Tensão nominal |
|
YH5W-3 |
3kV |
|
YH5W-6 |
6kV |
|
YH5W-9 |
9kV |
|
YH5W-10 |
10kV |
|
YH5W-11 |
11kV |
|
YH5W-12 |
12kV |
|
YH5W-15 |
15kV |
|
YH5W-18 |
18kV |
|
YH5W-21 |
21kV |
|
YH5W-24 |
24kV |
|
YH5W-27 |
27kV |
|
YH5W-30 |
30kV |
|
YH5W-33 |
33kV |
|
YH5W-36 |
36kV |
Os parâmetros do produto podem ser ajustados de acordo com os requisitos técnicos do cliente, incluindo nível de tensão, estrutura de montagem e método de conexão.
Especificações Técnicas
|
Item |
Descrição |
|
Tipo de produto |
Supressor de surto de óxido de zinco |
|
Elemento de proteção |
Varistor de óxido metálico ZnO |
|
Tipo de habitação |
Carcaça composta de borracha de silicone |
|
Estrutura |
Tipo de óxido metálico sem intervalos |
|
Corrente de descarga nominal |
10kA |
|
Faixa de tensão nominal |
3kV-36kV |
|
Tensão de Aplicação |
Sistema de Média Tensão |
|
Tipo de instalação |
Instalação externa |
|
Padrão |
CEI 60099-4 |
Principais recursos
Proteção do Varistor ZnO
O elemento de óxido de zinco fornece características elétricas não lineares, permitindo que o pára-raios responda a mudanças repentinas de tensão e descarregue energia excessiva de surto.
Carcaça composta de borracha de silicone
A estrutura leve da caixa fornece proteção de isolamento externo, mantendo ao mesmo tempo um desempenho elétrico adequado em ambientes externos.
Seleção flexível de tensão
Diferentes modelos estão disponíveis para redes de média tensão, permitindo a seleção com base na tensão do sistema e nos requisitos de proteção do equipamento.
Estrutura de instalação compacta
O projeto suporta a instalação em equipamentos de distribuição, transformadores e sistemas de linhas aéreas onde as condições de espaço e manutenção precisam ser consideradas.
Aplicativo
O Para-raios de Óxido de Zinco é aplicado em redes elétricas de média tensão onde é necessária proteção contra raios e sobretensões de manobra.
Os locais de instalação típicos incluem:
- Transformadores de distribuição
- Linhas aéreas de distribuição
- Equipamento de manobra
- Subestações externas
- Sistemas de distribuição de energia industrial
- Redes elétricas de utilidades
O produto é comumente selecionado para projetos que exigem proteção de isolamento estável e risco reduzido de eventos de tensão transitória.
Fabricação e testes

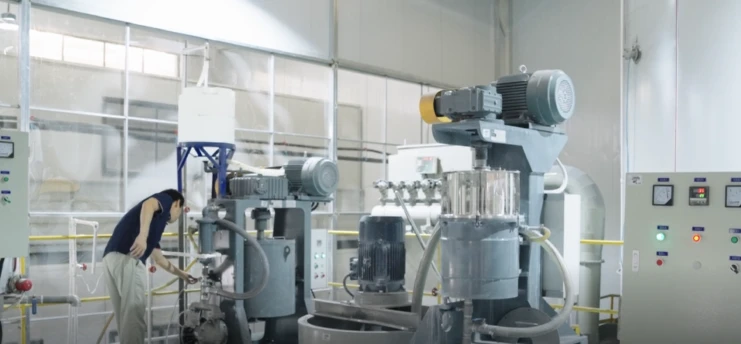

A inspeção de qualidade é realizada durante todo o processo de produção. Os materiais recebidos, incluindo elementos varistores de ZnO, invólucros de borracha de silicone e componentes metálicos, são verificados antes da montagem.
Após a montagem e vedação, cada pára-raios é testado para verificar o desempenho do isolamento e as características elétricas. Relatórios de testes e documentos técnicos podem ser fornecidos de acordo com os requisitos do projeto.
