EC Insulator Jiangxi Co., Ltd. é um dos fabricantes e fornecedores mais confiáveis de religadores de circuito automotivo na China. Com vasta experiência, estamos comprometidos em oferecer um serviço personalizado de alta qualidade. Fique à vontade para vender religadores de circuito automotivo premium feitos na China aqui de nossa fábrica.

Visão geral do produto

Este religador de circuito automático tem como alvo linhas de distribuição aéreas de até 38 kV para suportar funções de autocura da rede. Todas as decisões de proteção são tratadas localmente dentro da unidade, para que os locais possam operar normalmente sem sistemas de comando externos. Quando surgem falhas na rede, a interrupção do vácuo juntamente com a atuação magnética permanente proporcionam uma resposta rápida. Os operadores de campo não precisam permanecer no local, nem é necessária uma conexão SCADA ativa para realizar as principais tarefas de proteção. Isso torna este dispositivo uma solução prática para linhas aéreas remotas, onde os recursos de comunicação são difíceis de encontrar.

Principais recursos

Ao contrário do painel padrão, este religador pode operar de forma totalmente independente no local. Interruptores a vácuo hermeticamente selados extinguem arcos elétricos durante faltas na rede. Seu acionamento magnético permanente não exige manutenção regular e mantém um desempenho de comutação estável mesmo após longas horas de operação. O hardware do microprocessador local lê as condições reais da rede e ajusta as configurações de proteção para corresponder às alterações do status da rede. Os transformadores de potencial internos coletam energia operacional diretamente de condutores energizados. Nenhuma fonte de alimentação auxiliar separada precisa ser providenciada para instalação em campo.

Especificações Técnicas

Avaliações	Dielétrico Sólido
Avaliações	15,5 kV	27kV	38kV
Padrão Aplicável	IEC 62271-111/ANSI C37.60
Tensão nominal (kV)	15.5	27	38
Corrente nominal (A)	800	800	800
Frequência nominal (Hz)	50/60
Corrente suportável de curto-tempo (kA)	16/3s
Corrente de saída nominal (kAp)	40/41.6
Tensão suportável de frequência de energia nominal (kV)	50	60	70
Tensão suportável de impulso (kV)	110	150	170
Resistência Mecânica (vezes)	10,000
Meio de interrupção	Vácuo
Mecanismo Operacional	Atuador magnético manual ou bi{0}}estável
Material da bucha	HCEP

Aplicativo

Muitos locais de campo que exigem resposta rápida a faltas locais adotam este religador. As instalações típicas abrangem redes de energia rurais, nós de automação de distribuição remota e pontos de segmentação de linha para grandes sistemas de serviços públicos. Quando ocorre uma falha, os segmentos de linha defeituosos são isolados automaticamente enquanto a fonte de alimentação permanece disponível para outras seções não afetadas. Funciona bem em áreas com infraestrutura de comunicação limitada, bem como em locais que dão alta prioridade ao tratamento rápido de falhas.

Construção/Projeto

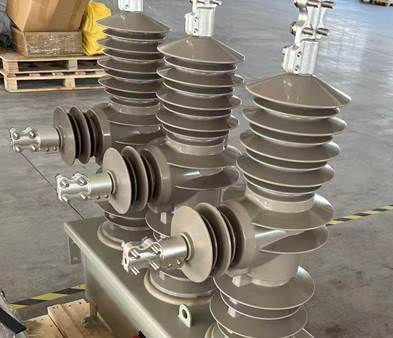

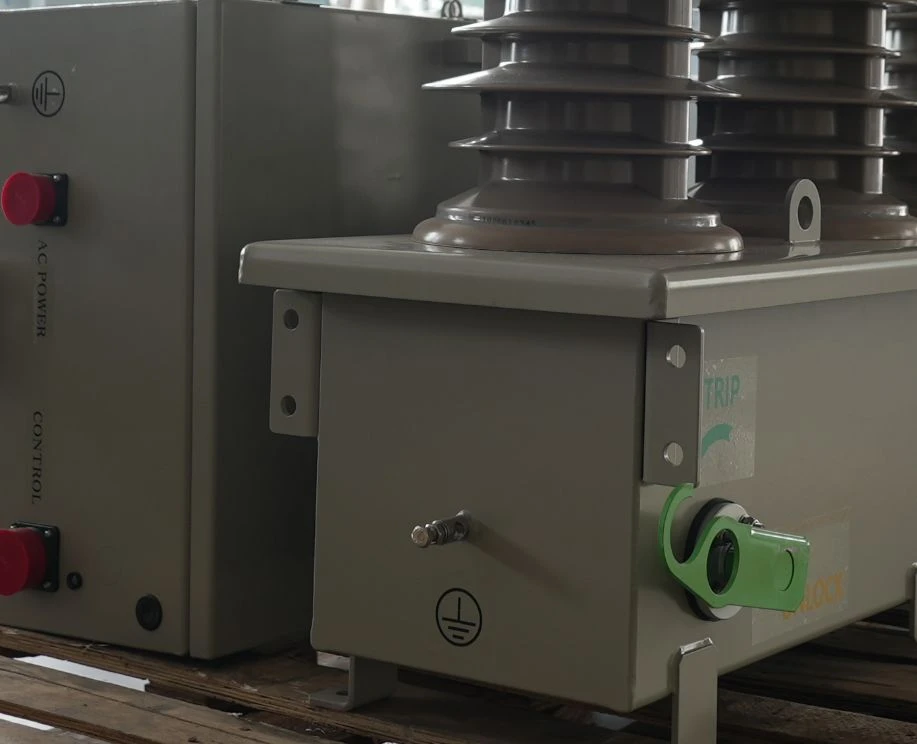

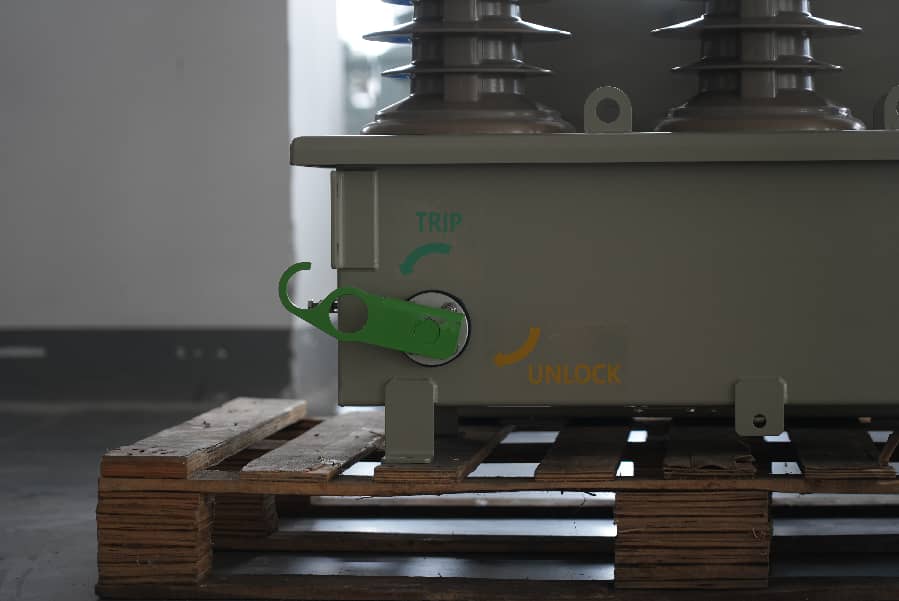

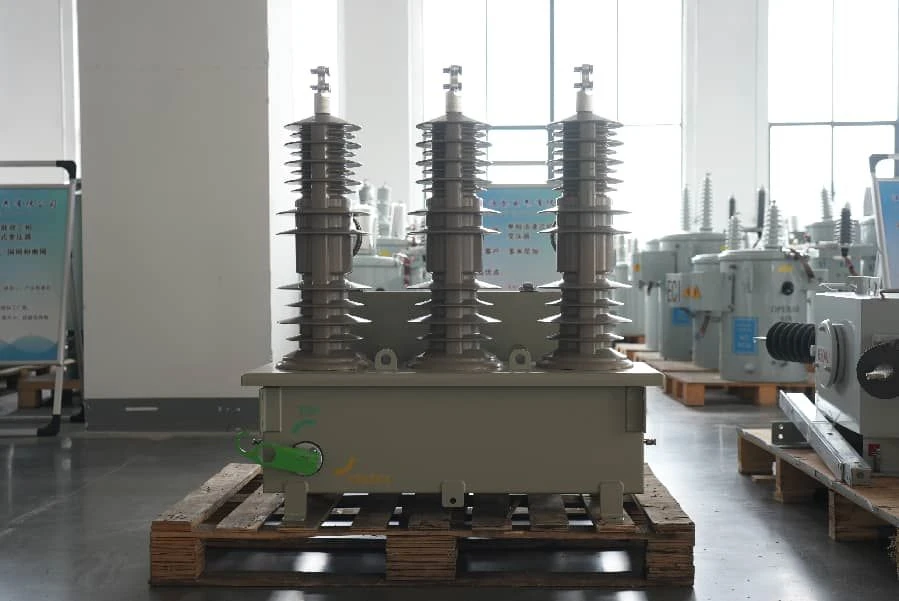

A unidade foi construída para montagem direta no topo de um poste externo. Interruptores a vácuo, conjuntos de acionamento magnético e todo o hardware de controle ficam dentro de um gabinete compacto. Não há necessidade de gabinetes de controle externos independentes. A instalação usa hardware de montagem em poste padrão. Os locais do projeto podem dispensar investimentos extras em edifícios de controle dedicados e outras instalações de apoio.

Padrões e testes

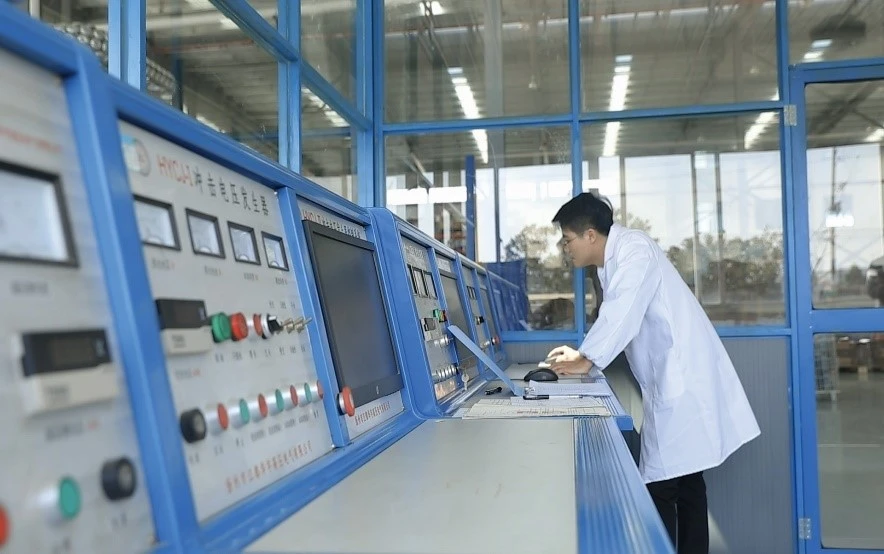

Executamos vários testes de validação para verificar o desempenho-real em diferentes cenários operacionais. Os testes de tipo avaliam as propriedades dielétricas, a capacidade de interrupção de curto-circuito e o desempenho após envelhecimento ambiental de longo prazo. Testes adicionais concentram-se no desempenho da proteção local, abrangendo a precisão da detecção de faltas, a execução da sequência de proteção e o religamento automático estável sem entradas de controle externas. Cada unidade atende aos requisitos IEC 62271 111 e ANSI C37.60, com testes separados realizados para verificar o desempenho da coleta de energia.

Embalagem e entrega

Choques e descargas estáticas podem danificar componentes eletrônicos e mecânicos de controle sensíveis durante o transporte, portanto, medidas de proteção adequadas são aplicadas durante o transporte. Cada unidade passa por calibração completa de fábrica antes do envio para manter os parâmetros internos estáveis. Após a instalação no topo do poste, é necessário apenas um trabalho mínimo no local. Os técnicos de campo apenas verificam a qualidade da montagem e completam a verificação dos parâmetros básicos antes de colocar a unidade em serviço. Em condições normais de funcionamento da rede, uma grande revisão só é necessária a cada 20 a 30 anos. A manutenção de rotina é limitada a simples inspeções visuais.

Perguntas frequentes

P: O que alimenta os sistemas de controle do Religador Automático durante interrupções na linha?

R: Cada religador vem com hardware integrado de coleta de energia. Os transformadores de tensão retiram energia de condutores energizados e armazenam energia em capacitores locais. Esta energia armazenada mantém as funções de controle, os recursos de comunicação e a lógica de proteção funcionando mesmo quando a energia da rede principal falha.

P: Os religadores automáticos podem ser integrados a circuitos de energia renovável?

R: Os módulos de proteção direcional apoiam a integração com infraestrutura de energia renovável. O monitoramento bidirecional do fluxo de energia ajuda a alcançar a coordenação adequada com a geração distribuída e as funções de proteção permanecem confiáveis para layouts de rede modernos.

P: Quais intervalos de manutenção caracterizam os Religadores Automáticos?

R: A atuação do ímã permanente e o isolamento sólido estendem os ciclos gerais de serviço. Geralmente, são necessários grandes trabalhos de manutenção a cada 20 a 30 anos, e o trabalho de rotina no local requer apenas inspeções visuais básicas.
